Типы и конструкция проводов

Электрический провод - компонент электроустановки, используемый для проведения электричества, изготовленный из материала с хорошей электропроводностью в виде проволоки, шнура или шины, изолированной или неизолированной.

Электрические провода подразделяются на:

электрические (например, установочные, воздушные) - для передачи и распределения электроэнергии;
телекоммуникации (например, телефон, телевидение, компьютер) - для передачи информации в виде электрических сигналов;
обмоточные - для изготовления элементов электрических машин и устройств,
специальные (например, автомобильные, сварочные, крановые, отопительные).

Изоляторы полимерные для проводов используются, как неотъемлемая часть их защиты. Среди монтажных кабелей различают кабели для стационарной прокладки и кабели для передвижных и переносных приемников.

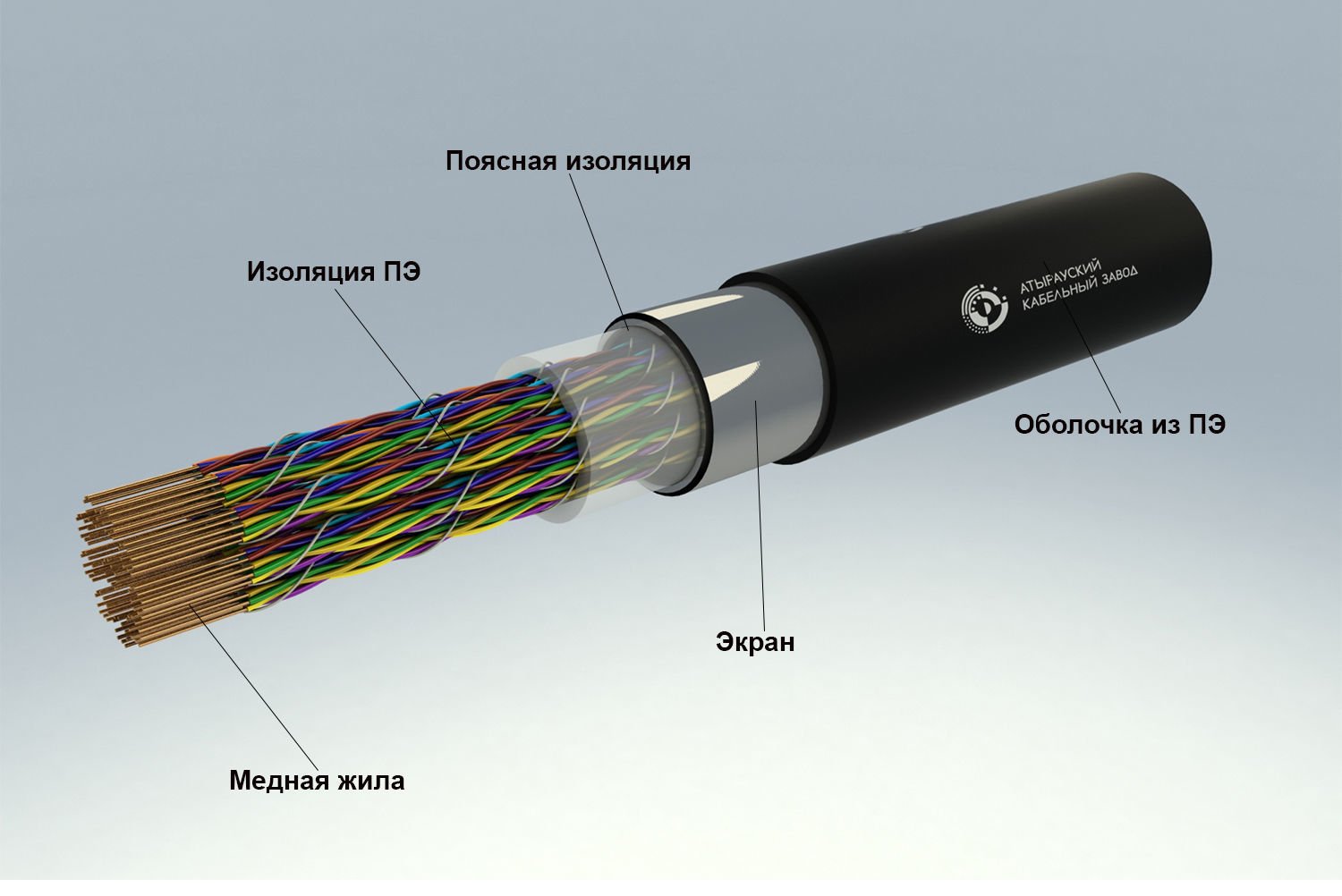

Конструкция проводников

Силовые кабели выпускаются голыми (без изоляции) или изолированными. Голые проводники состоят исключительно из токопроводящей жилы из меди или алюминия, в виде одной проволоки или в виде многожильного провода (кабеля). В изолированных кабелях проводящие электроток жилы скрыты слоем изоляционного материала (изоляции), который предотвращает контакт отдельных жил друг с другом или с другими элементами, а также прикосновение человека.

Изоляция монтажных кабелей изготавливается из поливинилхлорида и других материалов. Некоторые типы кабелей также имеют оболочку из ПВХ или безгалогенного пластика, которая служит дополнительным изоляционным слоем и защищает кабель от вредных воздействий окружающей среды (например, влажности или химических веществ). Провода, подверженные механическим повреждениям, усиливаются броней из металлической ленты или проволоки. Внешний слой кабеля может быть защищен одеждой в виде оплетки из волокнистых материалов.

Данный продукт используется в качестве питающего кабеля для серводвигателей с электронным управлением, преобразователей частоты и для подключения к двигателям DNC. Благодаря примерно 85%-ному покрытию оплетки он идеально соответствует требованиям EMV, особенно в качестве силового кабеля между преобразователями частоты и сервомоторами.

Имеются также кабели, покрытые полиуретановым или полиамидным лаком, так что при пайке нет необходимости снимать изоляцию. Продукция этого типа используется в обмотках реле, трансформаторов, двигателей малой мощности, а также в катушках зажигания и телекоммуникационном, радио- и телевизионном оборудовании и аппаратуре.

Проволока, эмалированная полиэфиримидным и амидоимидным лаком с самосвязывающимся покрытием, используется для изготовления обмоток и катушек без связующего. Эти типы проводников используются для обмоток катушек телевизоров и громкоговорителей, а также для индукционных катушек двигателей и трансформаторов сухого типа. В обмотках, подверженных механическим повреждениям и где требуется гибкость, незаменимы провода, эмалированные поливинилацетальным лаком.
